轉讓:Aim-TTi TG310 函數發生器

2024-5-16|點擊131次 帖子編號：261009565400715674379| 轉讓

---

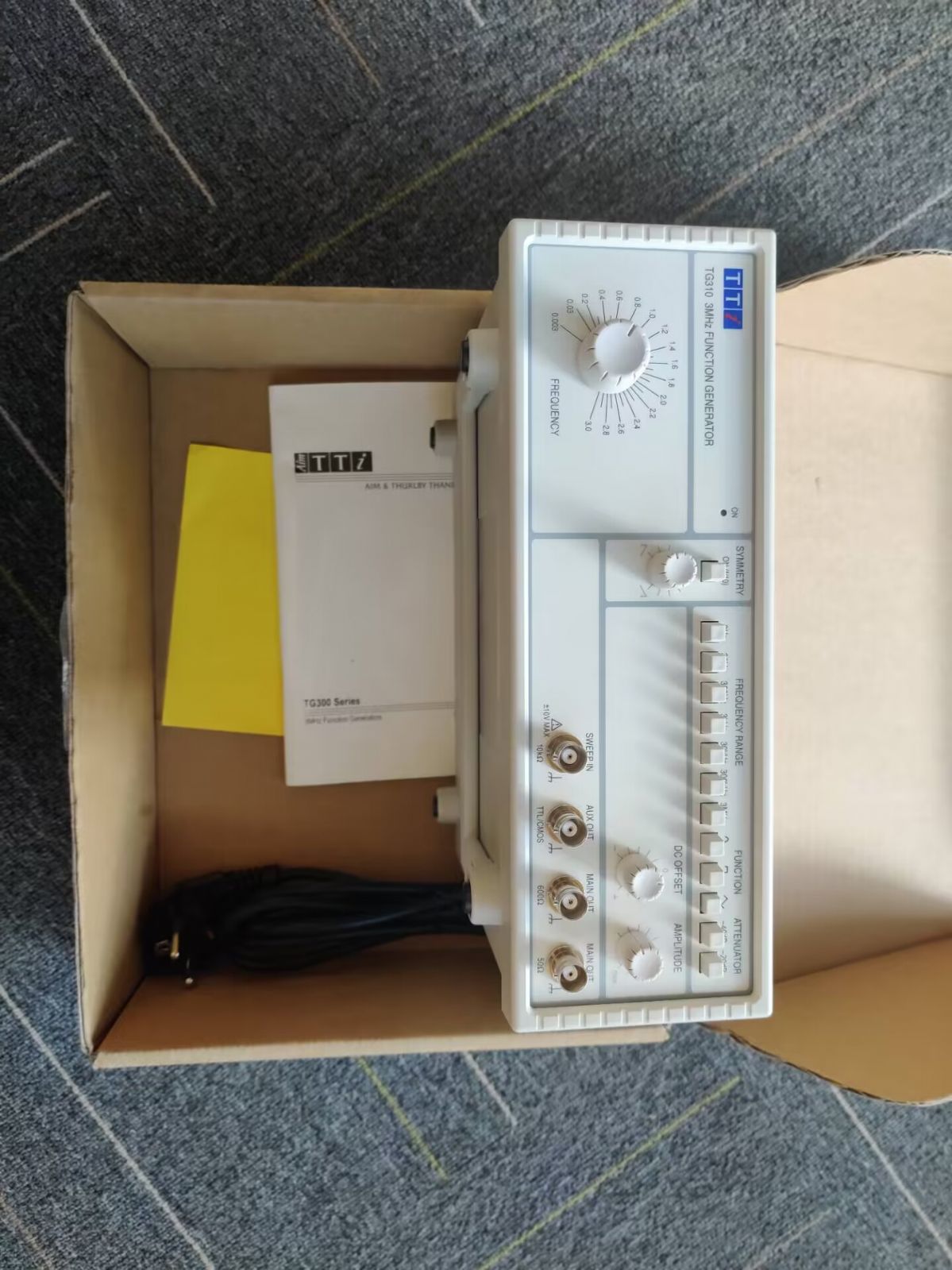

Aim-TTi TG310 函數發生器
頻率范圍：0.002 Hz - 2 MHz
頻率輸入電壓：± 10V
電源：110/ 120 V 交流（額定）；220/ 240 V 交流（由后部和面板調整額定）
CMOS 輸出電平：0 到 +5 V
輸入/輸出阻抗：10 k ?（輸入）；50 和 600 ?（輸出）
上升/下降比率：< 100 ns
正弦波失真：<0.5%（200、2k 和 20k 范圍）；<1%（2、20 和 200k 范圍）；諧波 >25dB 下降（2M 范圍）
正弦波均整度：± 0.2 dB 到 200 kHz；± 1 dB 到 2 MHz
方形波對稱：1:9 到 9:1
三角波線性：大于 99% 到 200 kHz
TTL 輸出：是
TTL 輸出電平：0 到 +5V
衰減器：0dB；-20dB
游標或外部電壓頻率變化比 1000:1
可變直流偏移，零停止
可變對稱，恒定頻率
兩個開關可選范圍，每個范圍具有 40dB 游標控制（TG230 無 600? 輸出）
20V 峰間值輸出（從 50Ω 或 600Ω），加 TTL/CMOS 輸出
可變 ±10V 直流偏移，零停止
開關型 -20dB 衰減器和 40dB 調整游標
堅固的 ABS 外殼，帶有多位置手柄/支架
游標精確度 通常為滿刻度的 ±5%
掃描輸入 對于 1000:1 掃描，0 到 3V，Zin = 10kΩ
正弦失真 <0.5%（200、2k 和 20k 范圍）<1%（2、20 和 200k 范圍）諧波 >25dB 下降（2M 范圍）
三角線性 優于 99% 至 200kHz
方形波 標間比率 1:1 ±1% 到 100kHz
直流偏置 ±10V (0dB) 或 ±1V（-20dB 衰減器）
輸出電動勢 200mV 到 20V 峰間值（0dB 衰減器）10mV 到 2V 峰間值（-20dB 衰減器）
輸出阻抗 50Ω 到 600Ω（通過獨立插座）
輔助輸出 0 到 +5V，用于驅動 CMOS 或 TTL 負載
